Place of Origin:
China
Markenname:
Stron
Zertifizierung:
IS09001; IS014001; IEC62052-11; IEC62053-21;
Model Number:
STE18-D
1. Produktvorstellung
Einphase-Leitungsschienen-Stromzähler werden hauptsächlich für die Messung der Einphase-Leistungskraft des Niederspannungsnetzes verwendet, kann gleichzeitig Stromvolumen, Stromstrom, Leistung usw. messen, verfügt über eine 433-RF-Kommunikationsfunktion, eine Funktion für die Wahl der Fernstrecke, eine einfache Nutzung für die elektrische Überwachung, Sammlung und Fernunterbrechungssteuerung.
Die Produkte entsprechen den Anforderungen der internationalen Norm IEC 62053-21/23 und der internationalen Norm IEC 62055-31. Sie sind von speziellen Messchips, internationalen Marken-Schlüsselkomponenten, von innen nach außen, umfassend ausgelegt, um die hohe Präzision des Produkts zu gewährleisten. Alle Produkte werden nach den Standards IS09001 und ISO14001 hergestellt, um die Zuverlässigkeit und Stabilität des Produktes zu gewährleisten und die Lebensdauer des Produkts zu verlängern.
2. 规格参数
2.1 elektrische Parameter
| Produktmodell | STD18-B |
| 额定电压 | 230 V |
| Arbeitsstrombereich | 70% bis 120% Un |
| Frequenz | 50 Hz |
| 额定电流 (Ib) | 5A |
| Maximaler Stromstrom (Imax) | 80A |
| 起动电流 (Ist) | 20 mA |
| 脉冲常数 | 1000 imp/kWh |
| Messgenauigkeit | Klasse eins.0 |
| Stromverbrauch des Stromkreises | < 2W < 8VA |
| Stromverbrauch | < 1VA |
| Arbeitstemperatur | -25°C bis 70°C |
| storage temperatur | -40°C bis 85°C |
| Wie geht's? | 433RF |
| Aussehen | 143.5 mm × 53 mm × 96,5 mm |
| Gewicht | 383.5g |
| 防尘防水等级 | IP54 |
| Batteriestrom | 3.3V |
| 休眠電流 | 0.2mA |
2.2 Elektromagnetische Kompatibilität
| 交流 绝缘强度 | 4kV / 50Hz 承受 1min | |
| 脉冲电压1.2/50 US Stadt elektrische Verbindung | 8 kV | |
| 静电放电 | Kontakt freisetzen | 8 kV |
| Luftversorgung | 16 kV | |
| Kommunikationsfrequenz | 27 MHz bis 500 MHz | 10 V/m |
| 100 kHz bis 1 GHz | 30 V/m | |
| schneller Augenblickspulstest | 4 kV | |
| 保护级别 | Klasse II | |

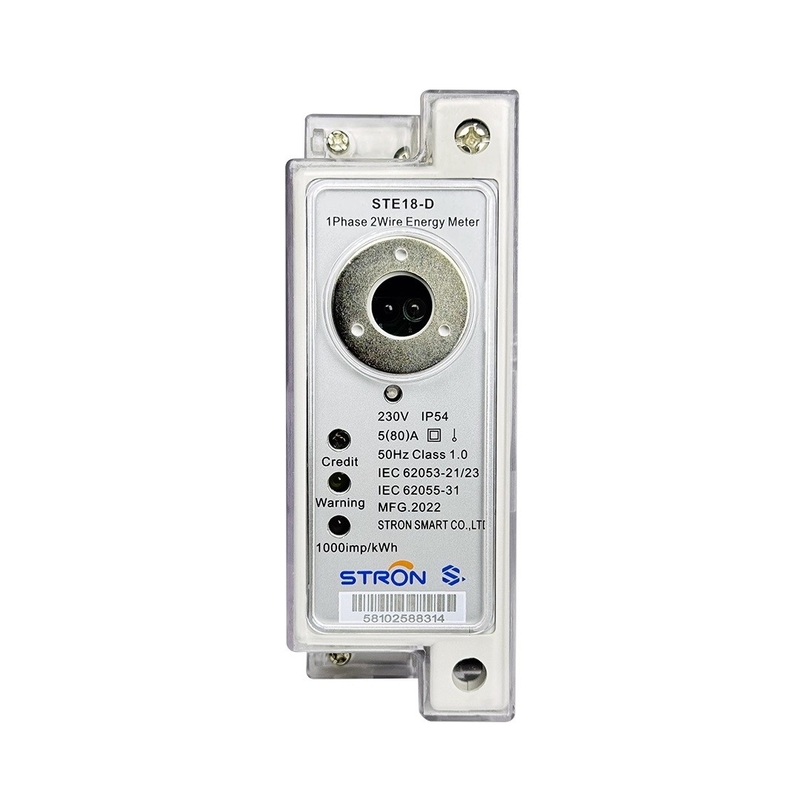

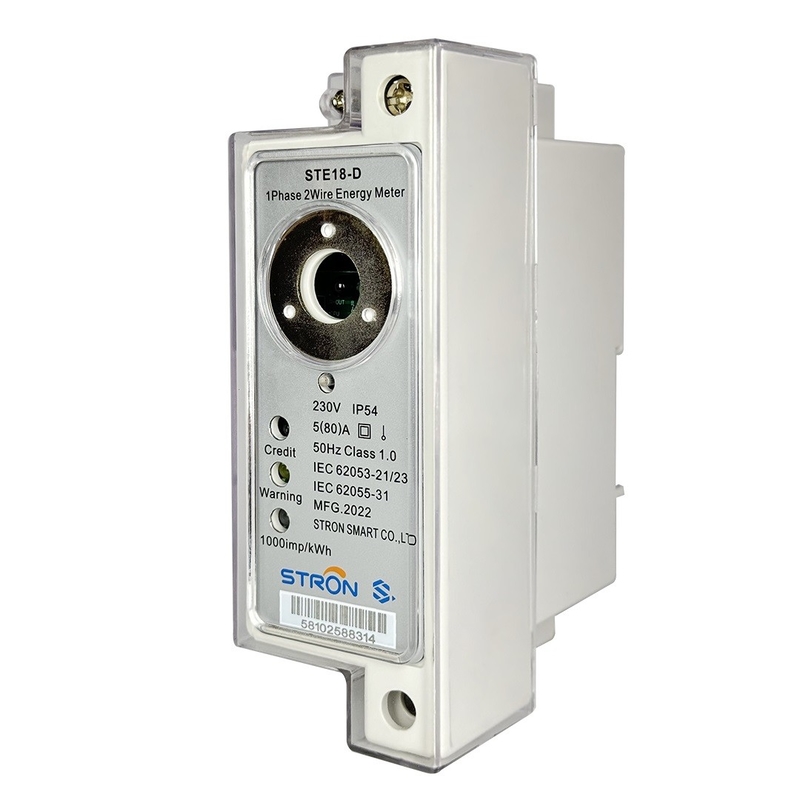

3. Aussehen Struktur
1LED-Anzeigeleuchte:
·LED-AnzeigeleuchteCredit für Kreditlampe, wenn der Rest ausreichend ist, grünes Licht, wenn der Rest zu wenig ist, rotes Licht.
·LED-Anzeigeleuchte Warnung Alarmleuchten, wenn sie im elektrischen Zustand sind und bei null Stunden gelb sind.
·LED-Anzeigeleuchte ¥1000imp/kWh ¥ 1000 mal für einen elektrischen Anschlag, wenn die elektrische Messung nach der Aufladung normal funktioniert, wird die Leuchte anfangen zu leuchten blaues Licht ¥ 1000 mal für einen elektrischen Anschlag.
2 Steuerschalter Transparenzschutz: Wirkung beim Steuerschalter.
3表号: für elektrische Messgeräte.
4. Produktgröße
|
· Größe:143.5mm x 53mm x 96.5mm
· Installationsart: Standard 35mm Leitbahn-Anlage
|
5. 电气接线
接线端子:
·1端子为火线进端,
·2端子为火线出口,
·3端子为零线进出端;
·5,6 Enden für Pulsendungen.
6. Funktion

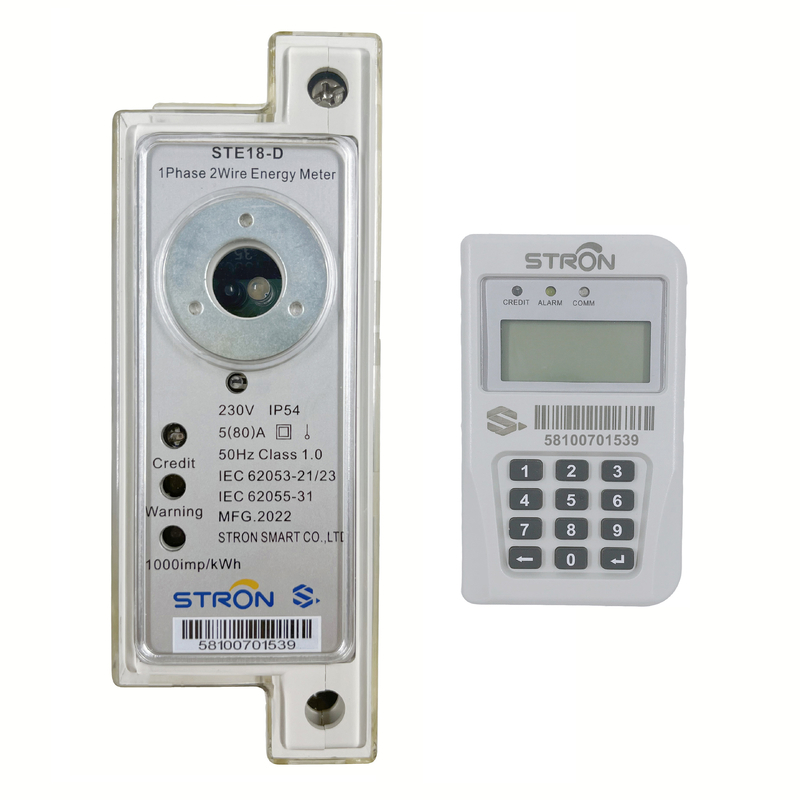

6.1 Fernverkehrsnachricht:
· Einzelfasige Leitbahnen unterstützen drahtlose Übertragungssysteme mit CIU, die eine Kommunikationsdistanz von 500 Meter umfasst; DCU, die eine Kommunikationsdistanz von 1000 Meter umfasst.
·DCU, CIU können alle mit einem einzigen Kamera-Streckschirm remote gesteuert, aufgeladen, gesteuert werden.
· Elektrometer sind die elektrischen Messgeräte des STS-Standards, die Benutzer müssen 20 Stellen Token eingeben, um die elektrischen Messgeräte zu verkaufen, zu leihen, zu stehlen usw.
6.2 Diebstahlschutz:
Wenn die Transparenzschutzkappe geöffnet wird, löst sie den Schalter aus, schaltet die elektrische Messung ab und schaltet die Warnleuchte an.
6.3 Parameter eingestellt:
Die Anschlüsse können für die elektrischen Energiezeiten speziell eingestellt werden.
6.4 Grad Alarm:
Wenn die elektrische Uhr nicht ausreicht, wird die Anzeigeleuchte rot.
7. 显示
8. Betriebsanweisung
单相导轨表 已售电10kwh,处在余额充足,处在盗电状态 (Wohnung in der Überschüssigkeit).
客户使用时,需要先将电能表安装好后再上电,等待电能表正常工作后使用配套的CIU输入一段20位清窃电Token电能表完成窃电报错消除,电表合合 进入Normaler ArbeitszustandDann kann der Kunde den Strom normal verkaufen.
