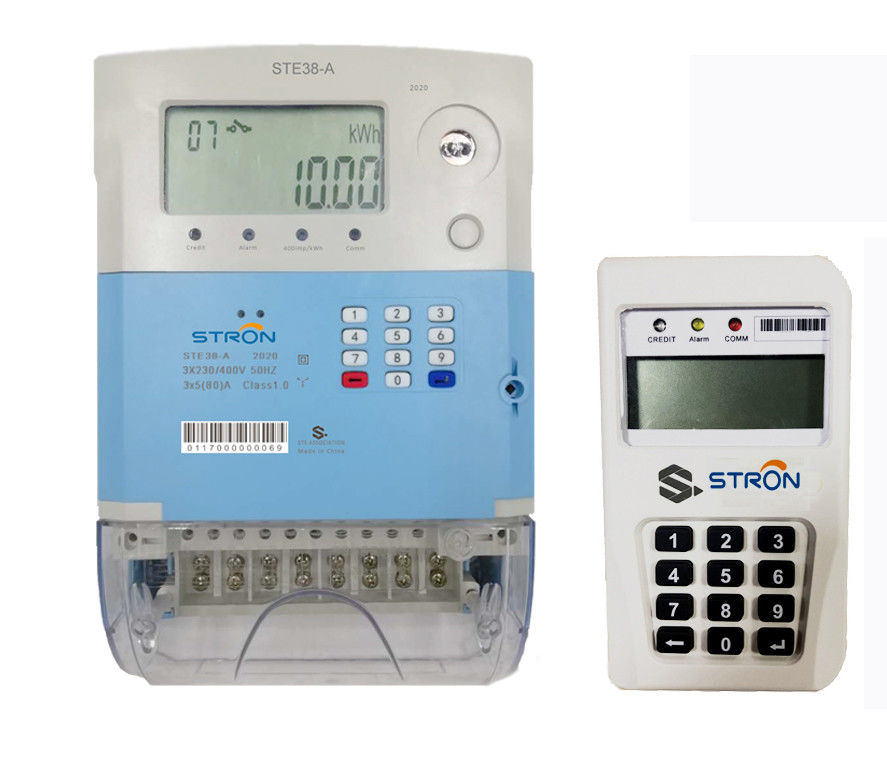

STE38-G GPRS
Dreiphasen-intelligentes Strom-Meter DLMS
Das Meter funktioniert mit einem Einsteckmodul für Datenerfassungs- und Netzkommunikationen DLMS/COSEM konforme. Diese Modularbauweise ermöglicht für den praktischen Gebrauch, von den zellulären Datennetzen PLC/RF/GPRS/3G und 4G LTE entsprechend örtlichen Gegebenheiten zu niedrigem Preis vorzuwählen. Verbesserung und Wartung werden auch kosteneffektiv, indem sie die Module nur anstelle des gesamten Meters ersetzen.
Technische Parameter
Elektrische Parameter
Nennspannung 3×230V
Arbeitsspannungsbereich 70%~120%Un
Nominale Frequenz 50-60Hz
Grundlegendes gegenwärtiges (Ib) 10A
Maximales gegenwärtiges (Imax) 100A
Beginnen gegenwärtigen (Ist) 30mA
Aktive Energie konstantes 400imp/kWh
Aktive Energie-Genauigkeits-Klasse 1,0
Blindenergie-Genauigkeits-Klasse 2,0
Leistungsaufnahme im Spannungs-Stromkreis <2w>
Leistungsaufnahme im Strompfad <1va>
Operations-Temperaturspanne -25℃-70℃
Lagertemperaturbereich -40℃-85℃
Elektrische magnetische Kompatibilität
Wechselstrom-Isolierungs-Stärke 4kV an 50Hz während 1min
Antriebspannung 1.2/50 wir Netzanschlüsse 8kV
Elektrostatische Entladungen
Kontaktentladung 8kV
Luftaustritt 16kV
Elektromagnetisches Rf-Feld 27MHz-500MHz 10V/m
100KHz-1GHz 30V/m
Schneller vorübergehender gesprengter Test 4kV
Mechanische Anforderungen
Meteroberteil Wasserbeweis-Schutz Rate IP54
Schutz-Klasse II
Grundlegende Funktionalität
Funktion
Vorauszahlung: Überziehschutzanlagen-Standard, Nachladen durch Input 20digits ZEICHEN
Niedrige Kreditwarnung: Warnungswert kann eingestellt werden, indem man entsprechendes ZEICHEN eingibt
Frankierter und im Nachhinein bezahlter Schalter: Meter kann Schalter zu frankiertem Modus oder zu im Nachhinein bezahltem Modus sein
Laststeuerungsfunktion: Meter kann für Laststeuerungsschwelle programmiert werden, wenn die gegenwärtige Macht mehr als Schwelle ist. Das Meter schneidet Benutzerlast ab.
Ereignisaufnahme: Meter kann das Besetzerereignis, offenes Abdeckungsereignis, Kaufereignis und ZEICHEN notieren.
Selbst-Prüfung: Meter hat eine Selbsttestfunktion, kann es LCD prüfen und etc. neu legen und die Ergebnisse direkt melden
Anti-Besetzer: Meter schließt automatisch das Ventil nach Entdeckung des Magnetfelds und des offenen Abdeckungsereignisses
TOU Tariff: TOU Tariff kann eingestellt werden, indem man entsprechendes ZEICHEN eingibt
Überziehungs-Sammlung: Strom-Überziehung kann Tag für Tag oder Monat für Monat gesammelt werden
Kommunikation: Das Meter ist mit AMI-System durch LORA Rf oder Bluetooth 4,0 auf Anfrage verfügbar
Informations-Untersuchung: Verbraucher könnte die Daten wie Kredit überprüfen bleiben, gekaufter und Gesamtgesamtkredit durch Input der kurze Code
GPRS-Modul
Frequenzband Gsm850/egsm900/DCS 1800/PCS 1900
automatische Frequenzbandsuche
Empfindlichkeit <-108dbm>
Maximum
Sendeleistung GSM850/EGSM900 Cl als s4 (2W)
DCS1800/PCS1900 Classl (1W)
Phonologisch
Eigenschaften stützt es Anruf-, Aufnahme- und Play-backfunktionen und
kann 8 Ω-Sprecher direkt Antrieb
Kurzer Modus Mitteilung Unterstützungs PDC und Textmodus,
Unterstützung, die SMS und neue SMS-Anzeige empfängt und sendet
Unterstützungs-SMS-Management: Lesen, Löschung, Lagerung
Standort und Methode, SMS-Liste
GPRS kennzeichnet GPRS-Daten Downlink: bis 85,6 Kbps
GPRS-Daten Uplink: bis 85,6 Kbps, das Format kodiert: Cs-ich, CS-2, CS-3 und CS-4
Protokoll des Unterstützungsbreis (Passwortauthentisierungsprotokoll) allgemein verwendet für eingebettetes Protokoll PPP Verbindung: TCP/UDP/ftp/PPP-Unterstützungspaketsendungs-Steuerkanal (pBCC)
Antenne
Wellenwiderstand der Eigenschaften 50 Ω
Arbeiten
Temperatur -40 ℃ ~+85℃
Lagerung
Temperatur von Ocker -40 ℃ ~+90℃
Funktion
Stromversorgung 5V/2A
Blitzschnell
gegenwärtiges maximales 2.0A
Energieeinsparung
Modus-Leistungsaufnahme
1.40mA@DRX =2
1.14mA@DRX =5
1.03mA@DRX =9
Gewöhnliche serielle Schnittstelle des WAGENS 2, eine Verbesserungsausprüfenserie
Hafen
JA SP I
I2C-JA
